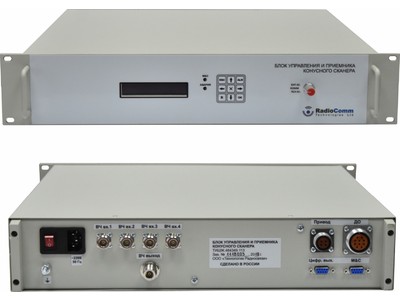

Блок управления и приемника конусного сканера БУПКС ТИШЖ.464349.113
- Исполнение:
- внутреннее
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- тип системы наведения антенны - конусный сканер
- формирование сигналов рассогласования по АЗ и УГМ
- количество входов РЧ - 4
- входная частота 950-2175 МГц
- интерфейс M&C RS-485
Блок управления и приемника конусного сканера БУПКС ТИШЖ.464349.113 предназначен для контроля и управления двигателем конусного сканера, установленного на антенне, обработки принимаемого сигнала и формирования сигнала наведения для блока управления антенной БУА-М.
Прием сигналов РЧ осуществляется по 4-м каналам L-диапазона.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Параметры приемника конусного сканера |
|
|
Диапазон рабочих частот приемника, МГц |
950-2175 |
|
Количество РЧ входов |
4 |
|
Полоса обзора, кГц |
1000 |
|
Уровень входного сигнала, дБм |
-100...-20 |
|
Коэффициент шума при максимальном усилении, дБ, не более |
8 |
|
Разрядность АЦП |
12 |
|
Диапазон регулировки усиления, дБ, не менее |
60 с шагом 1 дБ |
| Входное сопротивление РЧ соединителей, Ом | 50 |
| Тип РЧ соединителей | N(f) |
| КСВН входов РЧ, не более | 1.6 |
| Интерфейс дистанционного контроля и управления приемника | RS-485 |
| Режимы контроля и управления приемника | местный и дистанционный |
| Параметры блока управления сканером | |
| Максимальная мощность двигателя, Вт, не более | 750 |
| Тип датчика синхронизации | оптическийй энкодер |
| Расстояние от БУПКС до сканера, м, не более | 100 |
| Режимы контроля и управления блоком управления сканера | местный и дистанционный |
| Интерфейс дистанционного контроля и управления блока | RS-485 |
|
Сеть переменного тока 50 Гц, В |
88...264 |
|
Потребляемая мощность, Вт, не более |
50 |
|
- при неработаещем двигателе сканера |
50 |
|
- при работающем двигатле сканера |
800 |
|
Рабочая температура, °С |
+5...+40 |
|
Температура хранения, °С |
-40...+60 |
|
Относительная влажность при температуре +25°С, %, не более |
80 |
|
Габаритные размеры (без соединителей) ДxШxВ, мм |
482x486x88 (19" 2U) |
|
Масса, кг |
6.0 |
Продукт разработан и произведен в России
