Контроллер управления поляризацией КУП ТИШЖ.468341.006

Контроллер управления поляризацией КУП ТИШЖ.468341.006 предназначен для работы в составе систем наведения антенн и выполнения следующих функций:

управление двигателем поворота угла плоскости поляризации, осуществляющим подстройку линейной поляризации;
прием сигналов от концевых выключателей угла плоскости поляризации и их использование для ограничения поворота плоскости линейной поляризации;
прием и обработка полученных команд управления от контроллера антенного поста по интерфейсу дистанционного контроля и управления RS-485;
передача в контроллер АП по интерфейсу RS-485 сообщений о выполнении команд управления, о параметрах текущего состояния и параметрах настройки КУП.

Параметр	Значение
Напряжение питания шагового двигателеля, В	+26+/-2
Максимальный ток фазы в обмотке шагового двигателя, А, не более	2,8
Режим управления	местный и дистанционный
Интерфейс дистанционного контроля и управления	RS-485, Ethernet*
Электропитание блока:
- напряжение, В	220+/-10%
- частота, Гц	50+/-1
Потребляемая мощность, Вт, не более	200
Рабочая температура, °С	+5...+40
Температура хранения, °С	-40...+70
Относительная влажность при температуре +25°С, %, не более	80
Габаритные размеры	19" 2U
Масса, кг, не более	7.0

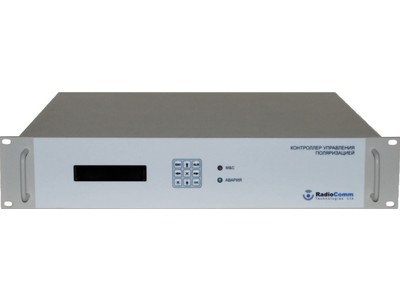

Внешний вид контроллера управления поляризацией КУП ТИШЖ.468341.006
