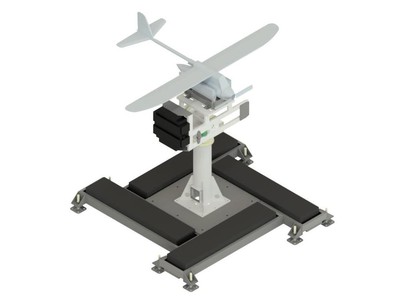

Опорно-поворотное устройство с системой управления для БПЛА и ФАР ТИШЖ.484125.001

Диапазон перемещений:
неполноповоротные
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • двигатели постоянного тока
  • абсолютные датчики углового положения 16 разрядов
  • угол места -50°…90°
  • азимут +/-180°
  • скорость перемещения до 10°/с
  • размещение - на опорной площадке

Опорно-поворотное устройство с системой управления для БПЛА и ФАР ТИШЖ.484125.001 предназначено для тестирования антенн, установленных на БПЛА, а также дляя тестирования отдельных антенн в виде ФАР и парабол.

Опорные площадки ОПУ обеспечивают дополнительно регулировку по крену/тангажу и по высоте.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Тип опорно-поворотного устройства

азимутально-угломестное
Диапазон перемещений, градусов:
  - по азимуту

+/-180
  - по углу места

-50...90

Скорость углового перемещения по обеим осям, °/с:



  - максимальная, не менее

10

  - минимальная, не более

0.1

Режимы наведения:



  - Ручной


  - Программное (по целеуказаниям)



Точность наведения, градусов, не более

+/-0.1

Интерфейс дистанционного управления

RS-485/Ethernet
Электропитание от сети постоянного тока, В

24
Потребляемая мощность, Вт, не более

250

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50..+60

Относительная влажность при температуре 25С

до 80%

Масса аппаратуры, устанавливаемой на ОПУ, кг, не более

50

Масса ОПУ, кг, не более

250

Масса опорной площадки, кг, не более

250

Продукт разработан и произведен в России
