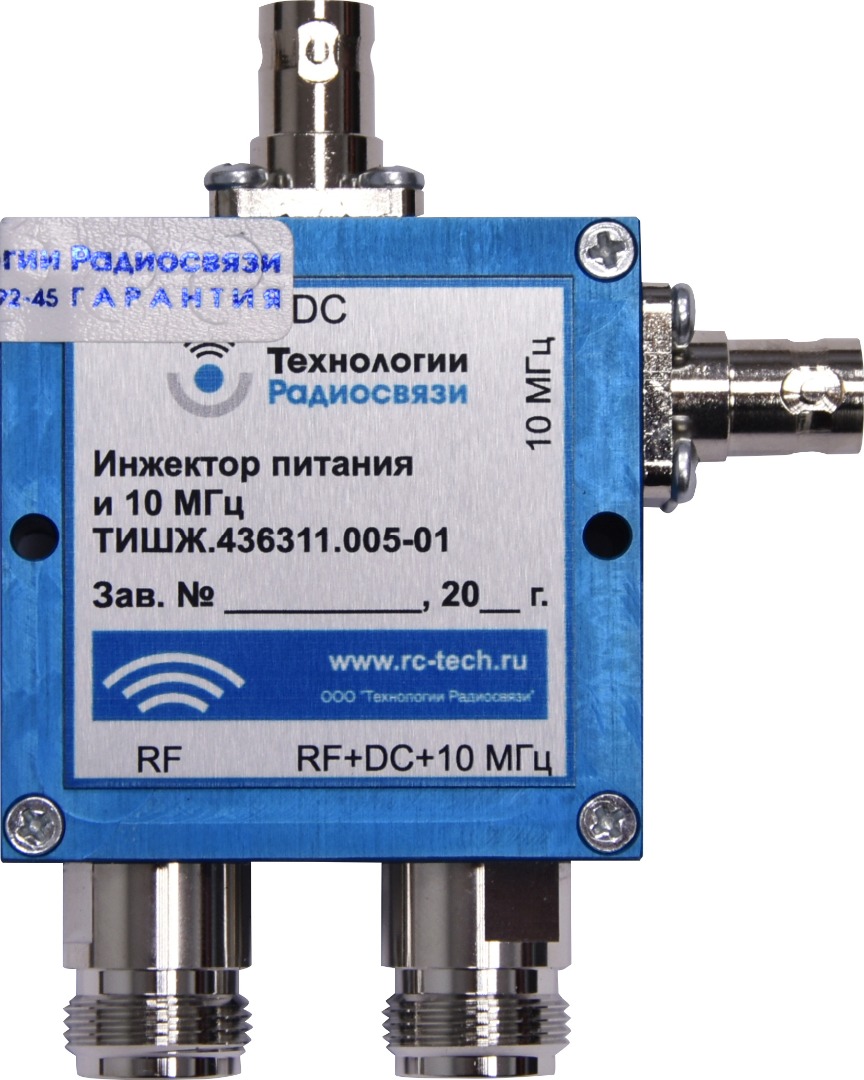

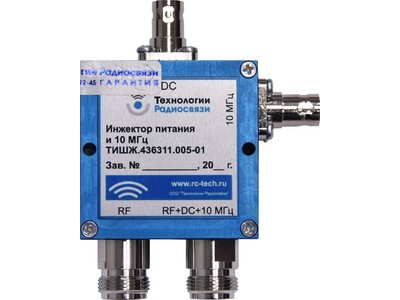

Инжектор питания и сигнала 10 МГц ТИШЖ.436311.005-01
- Тип разъемов:
- BNC
- Количество каналов:
- 1
- Напряжение питания:
- до 50 В
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- расширенный L-диапазон 800-2300 МГц
- соединители N
- электропитание LNB и BUC до 50 В 6 А
Назначение
Инжектор питания и 10 МГц ТИШЖ.436311.005-01 предназначен для введения в радиочастотные кабельные тракты напряжения питания 18 В током до 1.0 А для электропитания LNB по одному разъему и/или введения сигнала опорной частоты 10 МГц по второму разъему.
Инжектор питания -01 отличается тем, что в качестве разъемов для инжекции питания и сигналв 10 МГц используются разъемы BNC(f).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
800...2300 |
| Тип соединителей РЧ |
N (f) |
| Тип соединителей инжекции питания и 10 МГц: | |
| - для модели ТИШЖ.436311.005 |
N(f) |
| - для модели ТИШЖ.436311.005-01 |
BNC(f) |
| Волновое сопротивление, Ом |
50 |
| КСВН входа/ выхода |
1.35 (макс.)/1.25 (тип.) |
|
Вносимые потери, дБ |
0.7 (макс.)/0.5 (тип.) |
|
Электропитание по разъему |
DC |
|
Максимальное напряжение, В, пост. тока |
50 |
|
Максимальный ток, А |
6 |
|
Рабочая температура, °С |
-40...+50 |
|
Температура хранения, °С |
-50...+60 |
|
Относительная влажность при температуре 25°С, %, не более |
80 |
|
Габаритные размеры, мм |
52x52x20 |
|
Масса, кг |
0,15 |
