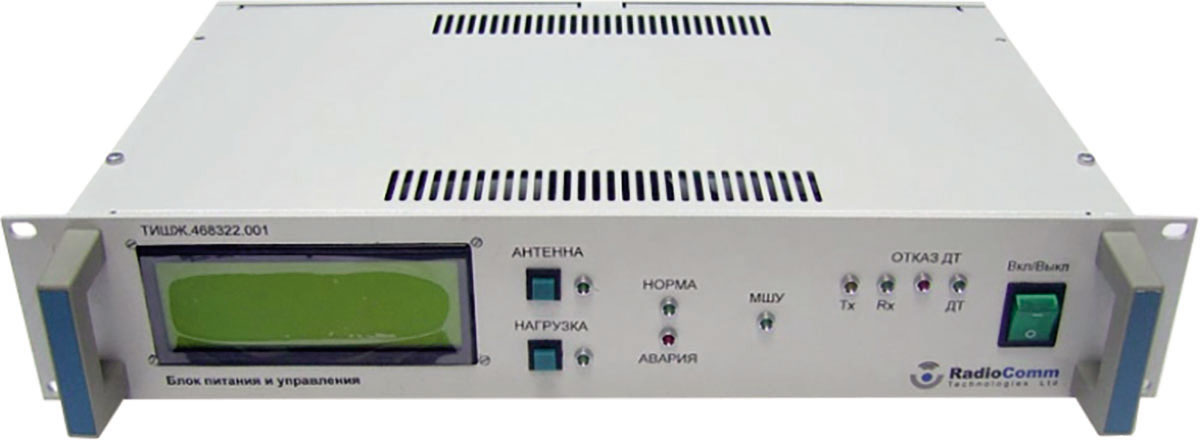

Блок питания и управления волноводным коммутатором ТИШЖ.468157.110
- Количество каналов:
- 1
- Тип коммутации:
- аналоговый
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- управление в/в коммутатором
- отображение текущей температуры согласованной нагрузки
- электропитание МШУ 12…24 В пост тока до 1 А
- интерфейс M&C RS-485
Назначение
Блок питания и управления волноводным коммутатором ТИШЖ.468157.110 является многофункциональным устройством, объединяющим в себе функции по управлению волноводным переключателем, измерению температуры наружного оборудования, подаче электропитания на подключенные СВЧ блоки.
Блок обеспечивает:
- подачу электропитания на волноводный коммутатор;
- управление коммутацией выхода волноводного коммутатора (входа МШУ) на антенну или на согласованную нагрузку с датчиком температуры;
- отображение текущего состояния коммутатора: «антенна - нагрузка»;
- отображение текущей температуры согласованной нагрузки в диапазоне температур волноводного коммутатора;
- отображение наличия входного электропитания 220 В, 50 Гц;
- дополнительный выход для питания МШУ 12…24 В пост тока до 1 А;
- интерфейс дистанционного контроля и управления RS-485;
Основные технические данные:
Параметр |
Значение |
---|---|
Диапазон частот |
L, S, C, Ku, Ka |
Точность измерения температуры |
|
- в диапазоне -45…+85°С |
±0,5°С |
- в диапазоне -55…+125°С |
±2,0°С |
Диапазон рабочих температур внутреннего оборудования, °С |
+5…+40°С |
Диапазон рабочих температур наружного оборудования, °С |
-40…+50°С |
Длина кабелей питания и управления, м |
До 100 |
Электропитание от сети переменного тока |
220 В 50 Гц |
Габаритные размеры |
19”/2U |
Дистанционные контроль и управления |
RS-485 |
