Сентябрь 2016 - Поставка 2-х антенн 1.2 м Fly моторизованных Ku Ka диапазонов

Поставка 2-х антенн 1.2 м Fly моторизованных Ku Ka диапазонов

В сентябре 2016 года ООО «Технологии Радиосвязи» завершены работы по изготовлению и испытаниям двух приемных комплексов Ku и Ка-диапазона с антенной 1.2 м типа Flyaway моторизованных.

 В состав поставки вошли:

-       антенные системы (АС) с диаметром рефлектора 1.2 м с транспортировочными кейсами – 2 комплекта

-       комплект сменных облучающих устройств (ОУ) в составе:

  • ОУ Ku-диапазона
  • ОУ Kа-диапазона №1
  • ОУ Kа-диапазона №2
  • ОУ Kа-диапазона №3

-       кейсы для транспортировки антенн

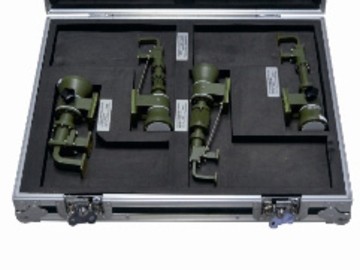

-       кейсы для транспортировки облучающих устройств

-       специализированное ПО СНА для установки на АРМ заказчика

-       комплект ЭД



Антенна оснащена шаговыми двигателями, абсолютными датчиками углового положения (ДУП), концевыми выключателями.

В состав антенной системы входят:

  • рефлектор углепластиковый разборный – 1 шт.
  • держатель облучателя – 1 комплект;
  • опорно-поворотное устройство (ОПУ) с электромеханическим механизмом наведения на спутник – 1 шт.;
  • система наведения (СНА) – 1 комплект;
  • транспортировочный кейс – 1 шт.;
  • тренога – 1 шт.

 ОПУ обеспечивает угловые перемещения антенны:

  • по азимуту ± 180°
  • по углу места 5°…90°

 Облучатель Ku-диапазона.

  • Диапазон рабочих частот – 10.70-12.75 ГГц.
  • Тип – приемный, двухпортовый.
  • Поляризация:– линейная горизонтальная/вертикальная

 Облучатель Kа-диапазона №1:

  • Диапазон рабочих частот – 17.7-20.2 ГГц.
  • Тип – приемный, двухпортовый.
  • Поляризация: на одном выходе – линейная горизонтальная, на втором выходе – линейная вертикальная

 Облучатель Kа-диапазона №2:

  • Диапазон рабочих частот – 17.7-20.2 ГГц.
  • Тип – приемный, двухпортовый.
  • Поляризация: на одном выходе – круговая правая, на втором выходе – круговая левая

 Облучатель Kа-диапазона №3:

  • Диапазон рабочих частот – 20.2-21.2 ГГц.
  • Тип – приемный, двухпортовый.
  • Поляризация: на одном выходе – круговая правая, на втором выходе – круговая левая

Антенна Fly моторизованная 1.2 м Ku Ka диапазонов видео
