Январь 2016 - Поставка полноповоротной антенны 2.4 м Ku-диапазона

Поставка полноповоротной антенны 2.4 м Ku-диапазона

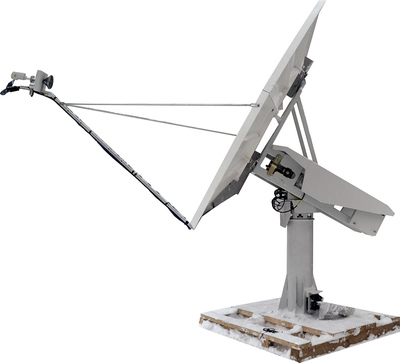

В январе 2016 года ООО «Технологии Радиосвязи» закончило разработку и изготовление полноповоротной антенной системы 2.4 м Ku-диапазона.

В качестве антенной системы использована стандартная антенна офсетного типа производства Skyware Global.

ОПУ обеспечивает сектора вращения:

  • по углу места от 0° до 90°
  • по азимуту ± 90°

Скорость вращения ОПУ составляет:

  • максимальная - не менее 2°/с
  • минимальная - не более 0,01°/с

В состав системы наведения для ОПУ входят:

  • блок управления антенной БУА3700;
  • контроллер управления поляризацией (КУП) ТИШЖ.468341.006
  • приемник сигнала наведения L-диапазона ТИШЖ.464349.109
  • делитель/сумматор 1/2 L-диапазона N(f) ТИШЖ.468523.001
  • коммутатор 2х1 L-диапазона ТИШЖ.468349.102-01
  • сервер RS485/Ethernet Устройство Nport 5660-8
  • специализированное программное обеспечение (СПО) управления АП-2.4 с персонального компьютера;

Система наведения обеспечивает следующие режимы работы:

  • ручной (от органов управления, расположенных на передней панели БУА3700);
  • удаленный (автоматический с подключением к АП-2.4 по интерфейсу Ethernet ПК);
  • возможность наведения АП-2.4 по названию выбранного оператором КА (спутника) или его геостационарной позиции.
