Волноводный быстросъемный соединитель WR62 ТИШЖ.468551.001

Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • диапазон частот 12.4-18.0 ГГц
  • стандартный фланец WR62
  • минимальные вносимые потери
  • невыпадающие элементы крепления
  • крышки-заглушки в комплекте для предотвращения попадания попадания внутрь волновода посторонних предметов и грязи

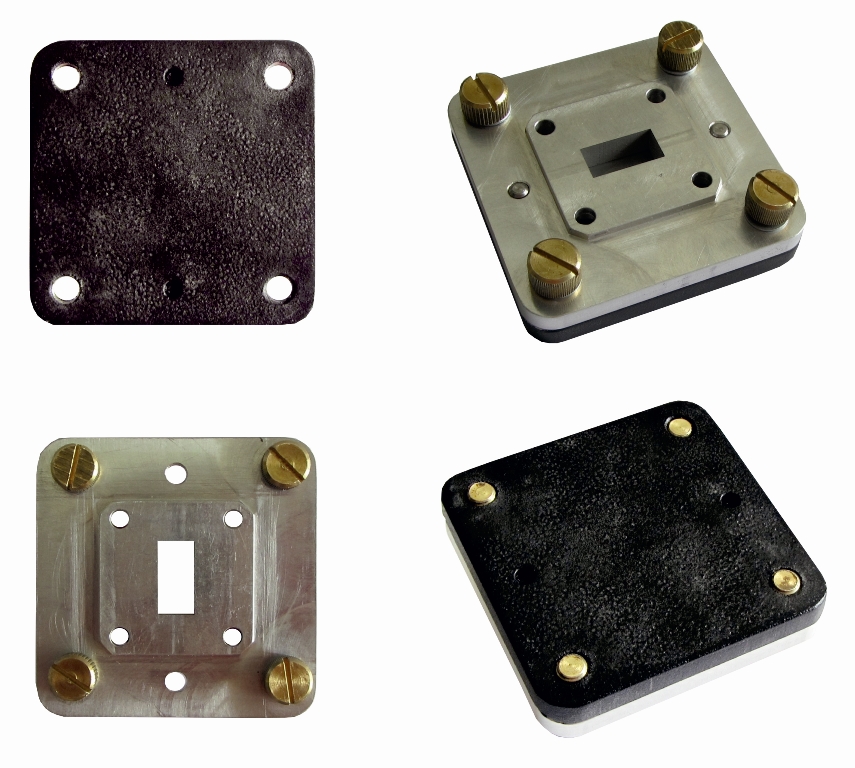

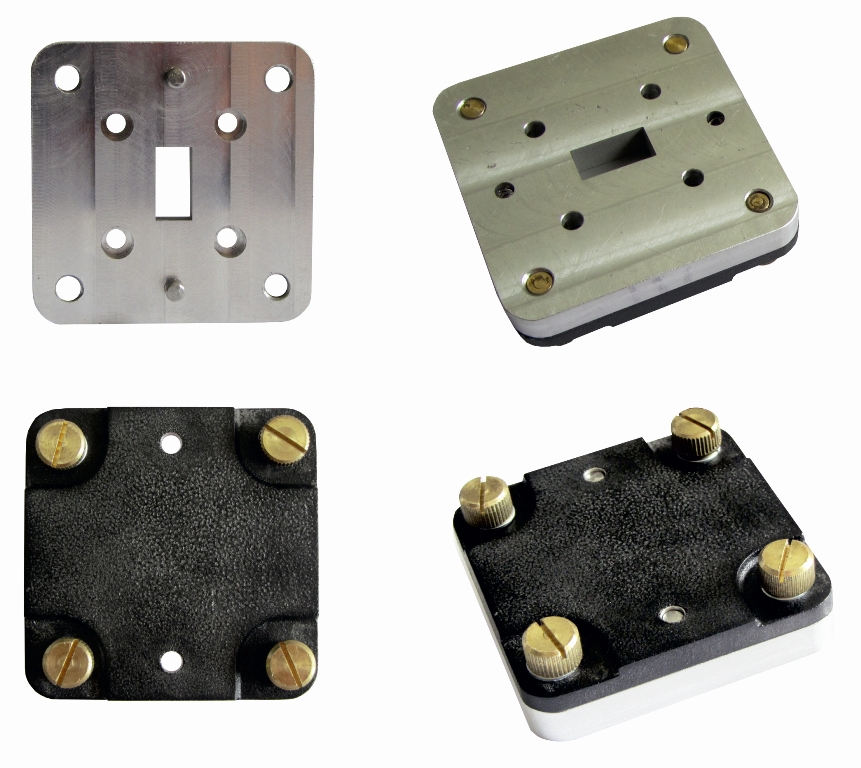

Волноводный быстросъемный соединитель WR-62 ТИШЖ.468551.001 предназначен для быстрого монтажа и демонтажа волноводных соединений типа "облучатель-LNB", "облучатель-BUC" как напрямую, так и через волноводные вставки. Стандарт волновода WR62.



Cостав комплекта:
ТИШЖ.468554.001    Фланец волноводный
ТИШЖ.468554.002    Фланец волноводный
ТИШЖ.468554.003    Заглушка волноводная
ТИШЖ.468554.004    Заглушка волноводная

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:

Параметр

Значение

Диапазон рабочих частот, ГГц

12.4-18.0

КСВН

1.02 (макс.) / 1.01 (тип.)

Вносимые потери, дБ

0.1 (макс.) / 0.05 (тип.)

Тип фланца

WR62

Рабочая температура, °С

-40 .. +50

Температура хранения, °С

-50 .. +85

Масса, кг

0,15

Продукт разработан и произведен в России
