Блок управления приводами для двухосных антенн БУПР-В ТИШЖ.468383.118

Тип устройства:
блок управления приводами (БУПР)
Число осей антенны:
2-х осная
Тип двигателя:
асинхронный
Исполнение:
внутреннее
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • 2-хосных антенн
  • управление асинхронными двигателями мощность до 5.5 кВт каждый
  • управление от блока БУА-М

Назначение

Блок управления приводами ТИШЖ.468383.118 предназначен для управления двумя трехфазными асинхронными электродвигателями с короткозамкнутым ротором мощностью до 5,5 кВт каждый в составе азимутальных и угломестных приводов систем наведения антенн земных станций спутниковой связи различного назначения.

Применение – для 2-хосных антенн

Управление - от блока БУА-М.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Максимальная мощность управляемых электродвигателей, кВт, не более *

5,5

Выходные параметры:
Полная мощность на каждом из 2-х выходов, кВА 9,5
Номинальный выходной ток на каждом из 2-х выходов, А 25
Выходное напряжение, В  3 фазы, от 0 до номинальной величины напряжения питания

Интерфейс дистанционного контроля и управления

RS-485, Ethernet

Электропитание блока:



 - напряжение, В 3 фазы, 380+/-10%
 - частота, Гц 47-63

Потребляемая мощность, кВА, не более

19

Рабочая температура, °С

+5...+35

Температура хранения, °С

-40...+80

Относительная влажность при температуре +25°С, %, не более

80

Габаритные размеры (без соединителей) ДxШxВ, мм

482x500x264 (19" 6U)

Масса, кг

20,0

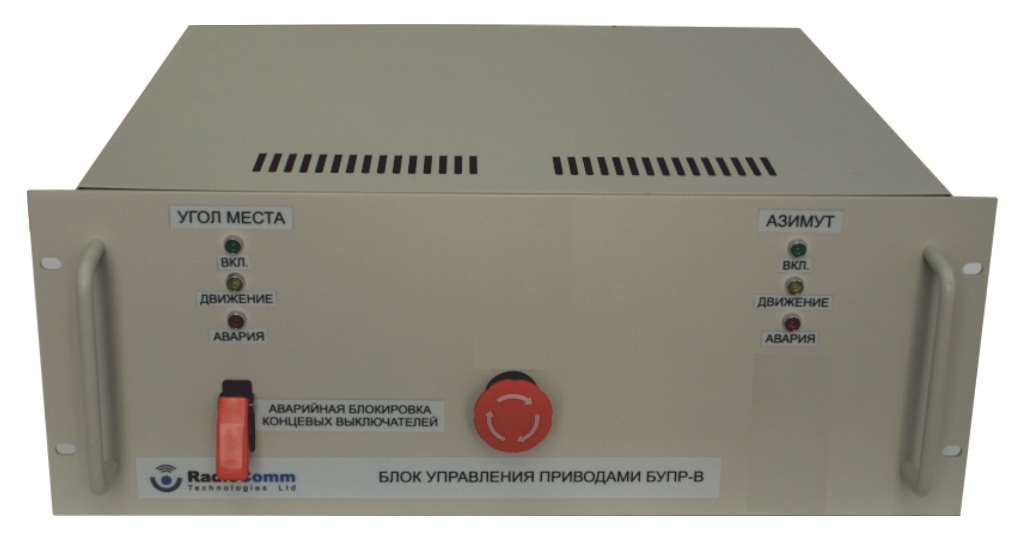

Внешний вид Блока управления приводами БУПР-В ТИШЖ.468383.118

фото бупр_188

Продукт разработан и произведен в России
