Системы наведения антенн

Блок управления антенной БУА1200 ТИШЖ.468383.008

Тип устройства:
блок управления антенной (БУА)
Число осей антенны:
2-х осная
Тип двигателя:
шаговый
Исполнение:
наружное
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • управление антеннами от 0.4 м до 2.4 м с шаговыми двигателями
  • обработка данных от ДУП, КВ
  • наружное исполнение IP65

Назначение

Блок управления антенной БУА1200 ТИШЖ.468383.008 предназначен для работы в составе системы наведения антенны (СНА) радиорелейной станции (РРС) или земной станции спутниковой связи (ЗС) под управлением выносной панели управления или ПК и решения функциональных задач контроля и управления наведением антенны в заданном пространственном направлении при ее оснащении двумя приводами (азимутальным и угломестным) с шаговыми двигателями и датчиками углового положения (ДУП) антенны по азимуту (АЗ) и углу места (УГМ).

Выполняемые функции:

  • ручное и автоматическое управление двумя приводами (азимут и угол места) для наведения антенны в заданном направлении по заданному алгоритму в зависимости от выбранного режима работы. Привода должны быть оснащены шаговыми двигателями ;
  • задание скорости перемещения антенны в ручном режиме;
  • прием и обработка данных с азимутального и угломестного датчиков углового положения (ДУП) антенны (абсолютных энкодеров) по протоколу SSI (синхронный последовательный интерфейс);
  • прием и обработка информации от механических концевых выключателей (КВ) электродвигателей приводов антенны по заданному алгоритму в зависимости от выбранного режима работы БУА;
  • прием и обработка по заданному алгоритму в зависимости от выбранного режима работы БУА аналогового сигнала наведения (СН) от внешнего приемника наведения, пропорционального уровню принимаемого станцией радиочастотного сигнала;
  • перенацеливание антенны в заданную заранее запомненную позицию (до 20-ти позиций альманаха);
  • удаленный контроль и управление M&C параметрами и режимами функционирования БУА с панели управления или с АРМ по интерфейсу RS-485;
  • постоянный контроль исправности модулей БУА1200 и выдача сообщений о состоянии (статусе) в удаленное устройство управления (ПУ или в АРМ) по интерфейсу M&C RS-485;
  • обновление встроенного специального программного обеспечения (СПО) БУА1200 удаленного АРМ (через ПУ) по интерфейсу M&C RS-485.

Опции

В составе СНА совместно с блоком БУА1200 могут быть использованы следующая аппаратура:

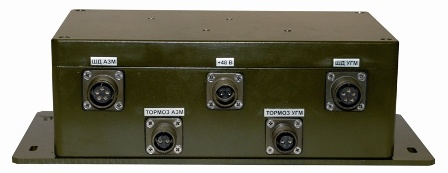

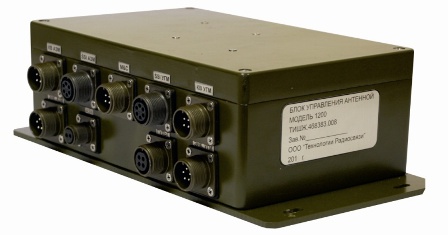

Внешний вид БУА1200

фото БУА

Схема подключения БУА1200 в составе системы наведения антенны (СНА) с опциональными элементами

схема подключения
вид 1
вид 2

БУА1200 установлен на ОПУ для антенн 0.4-1.2 м

фото ОПУ с БУА1200

Продукт разработан и произведен в России

Сопутствующие товары

  • Приемник сигнала наведения ТИШЖ.464349.114

    подробнее..

  • Приемник моноимпульсной системы наведения ПМСН ТИШЖ.548157.013

    подробнее..

  • Делитель/сумматор L-диапазона 1/2 N ТИШЖ.468523.001

    подробнее..
