Инжектор питания L-диапазона 19" 2U ТИШЖ.436311.003

Исполнение:
внутреннее
Тип разъемов:
N
Количество каналов:
1
Напряжение питания:
до 50 В
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • расширенный L-диапазон 800-2300 МГц
  • соединители N
  • электропитание LNB и BUC до 50 В 6 А

Инжектор питания L-диапазона ТИШЖ.436311.003 предназначен для введения в радиочастотные кабельные тракты напряжения питания 24 В током до 5 А для электропитания МШУ/LNB или BUC

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, МГц

800...2300

Тип соединителей

N (Female)

Волновое сопротивление, Ом

50

КСВН входа/ выхода

1.5 (макс.)/1.3 (тип.)

Вносимые потери, дБ

0.6 (макс.)/0.4 (тип.)

Затухание на частоте 10 МГц, дБ

0.7 (макс.)

Напряжение питания BUC/LNB, В

24+/-5%

Максимальный постоянный ток, А

6

Сеть переменного тока 50 Гц, В

88...264

Рабочая температура, °С

+5...+40

Температура хранения, °С

-50..+80

Относительная влажность при температуре 25С

до 85%

Габаритные размеры

482x330x88 (19" 2U)

Масса, кг

3,2

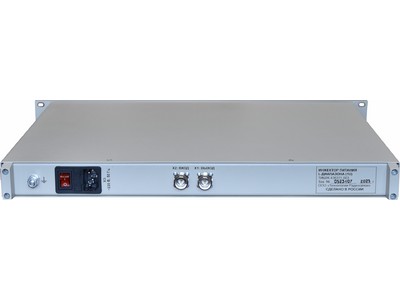

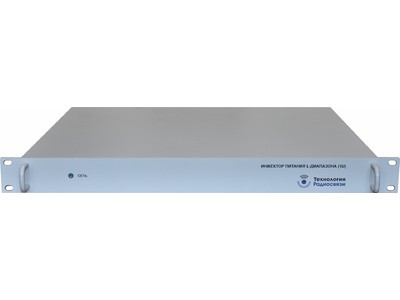

Инжектор питания L-диапазона 19" 2U
Инжектор питания L-диапазона 19" 2U

Продукт разработан и произведен в России
