Инжектор-сумматор ТИШЖ.436311.028
- Исполнение:
- внутреннее
- Тип разъемов:
- N
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- расширенный L-диапазон 800-2300 МГц
- деление сигналов верхнего и нижнего поддиапазонов Ku-диапазона
- электропитание LNB
- подача опорного сигнала 10 МГц
- резерввированный источник питания 1:1
Назначение
Инжектор-сумматор ТИШЖ.436311.028 предназначен для обеспечения работы с LNB типа WDL-PLL LNB Type E (производства фирмы SWM) и выполняет следующие функции:
- деление на 2 сигналов L-диапазона, соответствующих «нижнему поддиапазону»;
- деление на 2 сигналов L-диапазона, соответствующих «верхнему поддиапазону»;
- подача напряжения питания 15 В 2.0 А для электропитания LNB через разъем, соответствующий «верхнему поддиапазону»
- подача опорного сигнала 10 МГц от внешнего источника на LNB через разъем, соответствующий «верхнему поддиапазону»
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|---|---|
|
Диапазон рабочих частот, МГц |
800...2300 |
| Тип соединителей РЧ |
N(f) и BNC(f) |
| Волновое сопротивление, Ом |
50 |
| КСВН входа/ выхода |
1.8 (макс.)/1.5 (тип.) |
|
Вносимые потери, дБ |
2.0 (макс.)/0.5 (тип.) |
|
Затухание на частоте 10 МГц, дБ, не более |
1.0 |
|
Напряжение постоянного тока на разъемах "ВХОД Н" каналов 1 и 2, В |
15+/-0.5 |
|
Максимальный ток потребления по каналам 1 и 2, А |
2 |
|
Рабочая температура, °С |
+5...+50 |
|
Температура хранения, °С |
-50...+60 |
|
Относительная влажность при температуре 25°С, %, не более |
80 |
|
Габаритные размеры |
19" 1U |
|
Масса, кг |
7.0 |

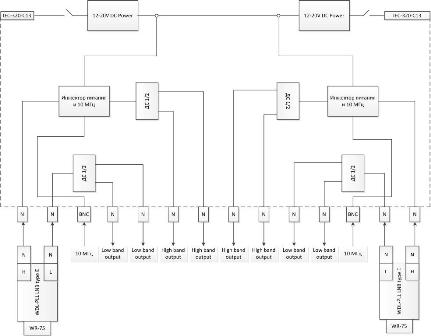

Структурная схема инжектора-сумматора ТИШЖ.436311.028
 |
Продукт разработан и произведен в России
