Линейный усилитель L-диапазона 4-х канальный ТИШЖ.468714.005
- Тип разъемов:
- SMA
- Количество каналов:
- 4
- Коэффициент усиления:
- 30 дБ, 15 дБ, 45 дБ, 60 дБ
- Диапазон частот:
- L
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- 950-1750 МГц
- число каналов - 4
- соединители SMA
- коэффициент усиления 15/30/45/60 дБ
Назначение
Линейный усилитель L-диапазона ТИШЖ.468714.005 предназначен для усиления сигналов промежуточной частоты расширенного L-диапазона 800-2300 МГц в приемных и передающих трактах земных станций спутниковой связи и других системах радиосвязи по 4-м каналам одновременно.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
950...1750 |
| Количество каналов |
4 |
| Тип соединителей |
SMA(f) |
| Волновое сопротивление, Ом |
50 |
| КСВН входа/ выхода |
1.5 (макс.)/1.3 (тип.) |
|
Уровень выходного сигнала в GCP 1dB, дБм |
+7 |
|
Коэффициент усиления, дБ* |
15/30/45/60 |
|
Ток потребления, А |
0.1 (макс.) |
|
Сеть переменного тока 50 Гц, В |
88...264 |
|
Рабочая температура, °С |
+5...+40 |
|
Температура хранения, °С |
-50..+70 |
|
Относительная влажность при температуре 25С |
до 85% |
|
Габаритные размеры |
19" 1U |
|
Масса, кг, не более |
5.0
|
Примечание.
По согласованию с заказчиком параметры линейного усилителя могут быть скорректированы в части: числа каналов, значения коэффициента усиления, возможности регулировки коэффициента усиления, значения точки компрессии и др.

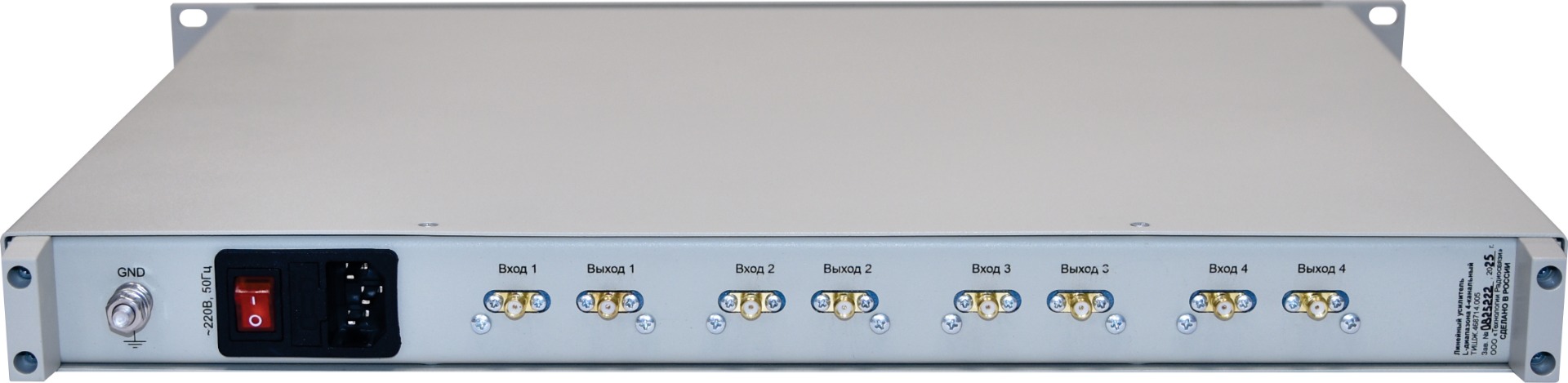

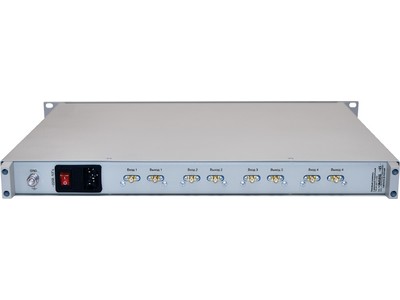

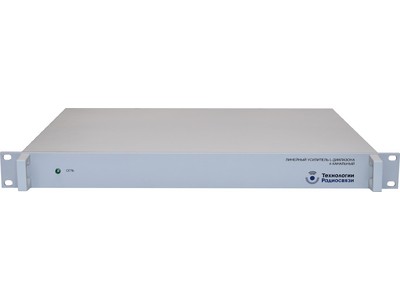

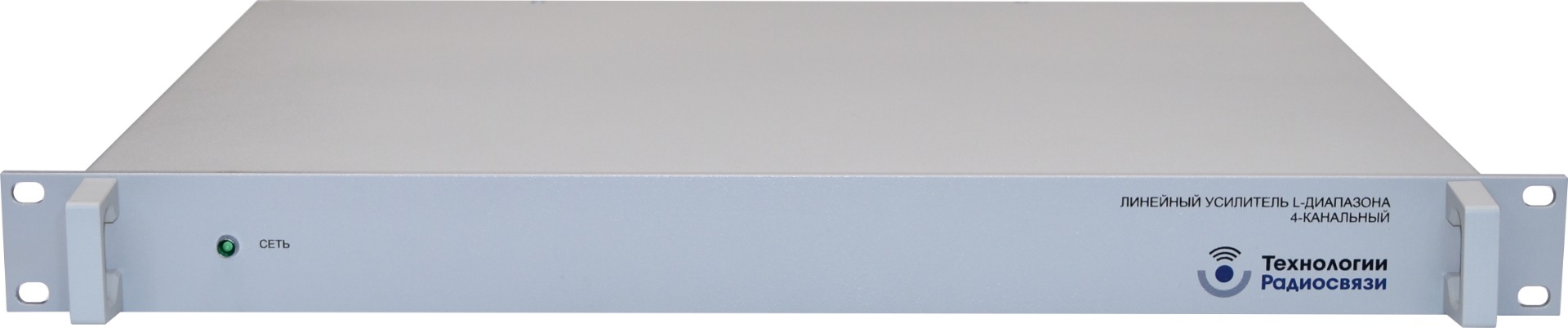

Внешний вид линейного усилителя L-диапазона 4-хканального ТИШЖ.468714.005
 |
Продукт разработан и произведен в России
