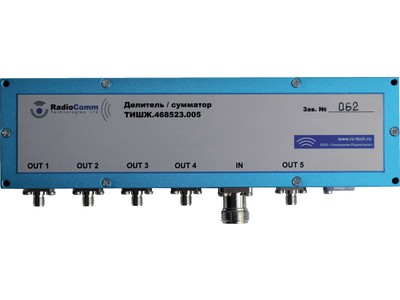

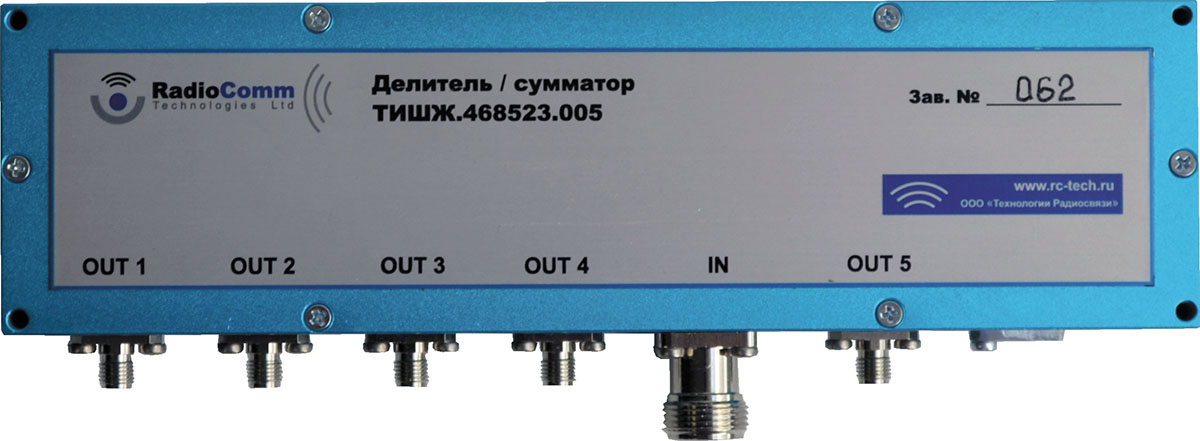

Делитель/сумматор L-диапазона 1/5 N-SMA ТИШЖ.468523.005

Тип активности:
пасивный
Количество входов/выходов:
1/5
Тип разъемов:
N-SMA
Диапазон частот:
L
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • расширенный L-диапазон 700-2300 МГц
  • низкая цена
  • соединители N-SMA
  • пропуск электропитания LNB и BUC до 50 В 4 А
  • пропуск сигнала опорной частоты 10 МГц

Назначение

Делитель/сумматор ТИШЖ.468523.005 обеспечивает работу в расширенном L-диапазоне (800-2300 МГц).

Используется для деления/суммирования сигналов 1/5 в приемных и передающих трактах земных станций спутниковой связи и телевидения и в других системах радиосвязи.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, ГГц

0.8-2.3

Тип соединителя ВХОД/ВЫХОД

N(f)

Тип соединителей 1, 2, 3, 4, 5

 SMA(f)

Волновое сопротивление, Ом

50

КСВ входа

1.3(макс.) / 1.2 (тип.)

КСВ выхода

1.30(макс.) / 1.15 (тип.)

Вносимые потери, дБ

0.9(макс.) / 0.6 (тип.)

Затухание на частоте 10 МГц, дБ

1.0 (макс.)/0.6(тип)

Развязка между выходами, дБ

23 (мин.)/29(тип)

Неравномерность АЧХ в рабочем диапазоне частот, дБ

0.5 (макс.)/0.2(тип)

Гальваническая развязка по выходам

1, 2, 3, 4, 5

Рабочая температура, °С

-40 .. +50

Температура хранения, °С

-50 .. +85

Габаритные размеры без соединителей (ДxШxВ), мм

210 х 58 х 22

Масса, кг, не более

0,5

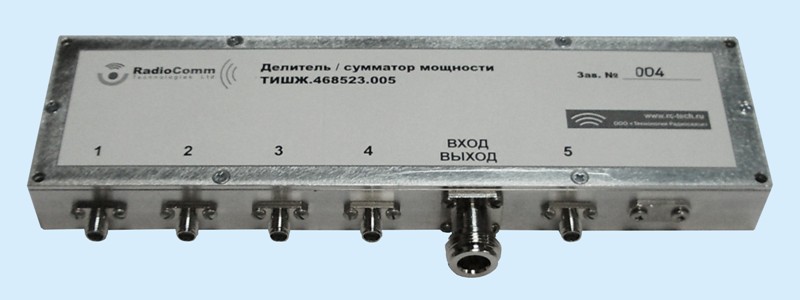

фото ДС 1/5

Продукт разработан и произведен в России
