Делитель/сумматор L-диапазона 1/4 N ТИШЖ.468523.002

Тип активности:
пасивный
Количество входов/выходов:
1/4
Тип разъемов:
N
Диапазон частот:
L
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • расширенный L-диапазон 700-2300 МГц
  • низкая цена
  • соединители N-типа
  • пропуск электропитания LNB и BUC до 50 В 4 А
  • пропуск сигнала опорной частоты 10 МГц

Назначение

Делитель/сумматор L-диапазона 1/4 ТИШЖ.468523.002 обеспечивает работу в расширенном L-диапазоне (950-2500 МГц).

Используется для деления/суммирования сигналов 1/4 в приемных и передающих трактах земных станций спутниковой связи и телевидения и в других системах радиосвязи.

Обеспечивает подачу напряжения питания до 50 В (до 4 А) на МШУ/LNB и BUC.









ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, ГГц

0.95-2.50

Волновое сопротивление, Ом

50

КСВ входа

1.3(макс.) / 1.2 (тип.)

КСВ выхода

1.3(макс.) / 1.2 (тип.)

Вносимые потери, дБ

0.8(макс.) / 0.5 (тип.)

Затухание на частоте 10 МГц, дБ

1.0 (макс.)/0.6(тип)

Развязка между выходами, дБ

   20 (мин.)/27(тип)

Неравномерность АЧХ в рабочем диапазоне частот, дБ

0.5 (макс.)/0.2(тип)

Гальваническая развязка по разъемам

RF/4

Максимальное напряжение постоянного тока, В

50

Максимальный постоянный ток, А

4

Рабочая температура, °С

-40 .. +50

Температура хранения, °С

-50 .. +85

Тип соединителей

N-Female

Габаритные размеры (без соединителей)  ДxШxВ, мм

108 х 52 х 20

Масса, кг

0,35

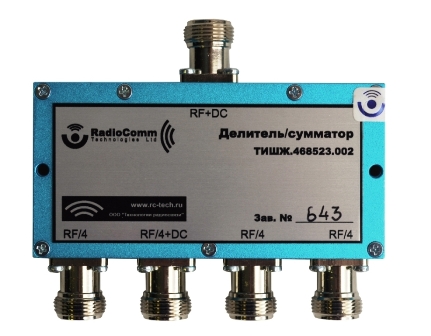

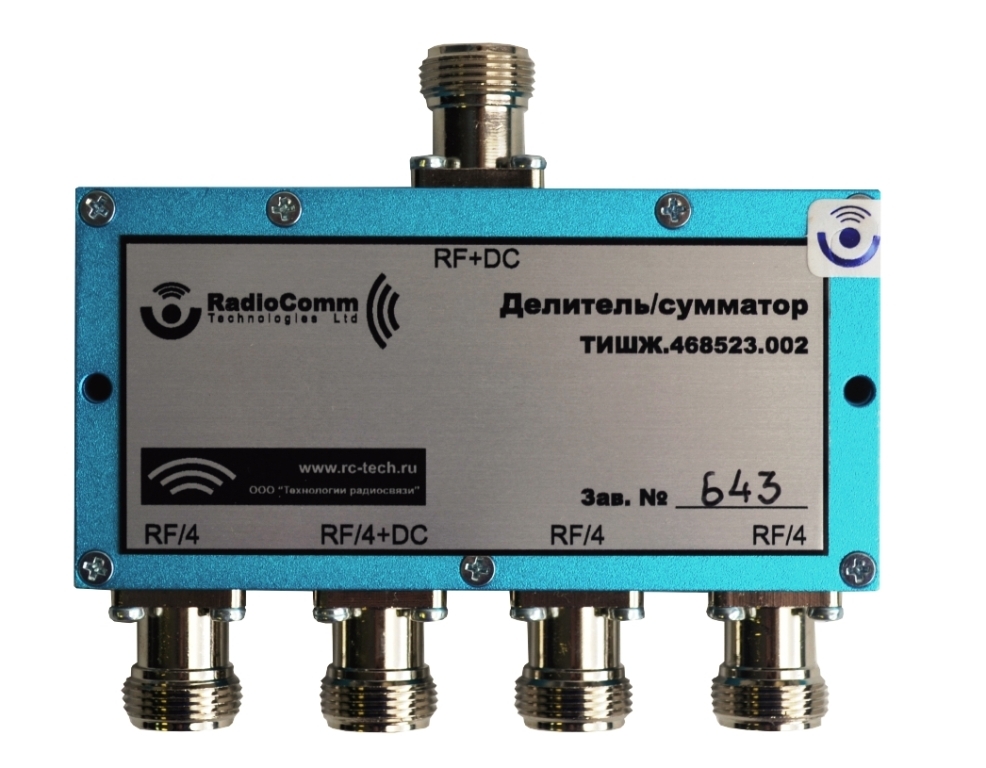

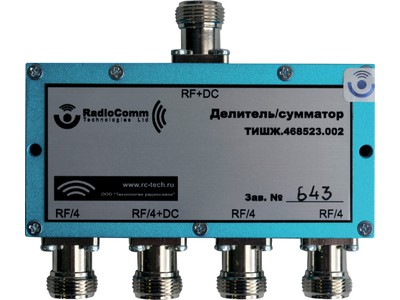

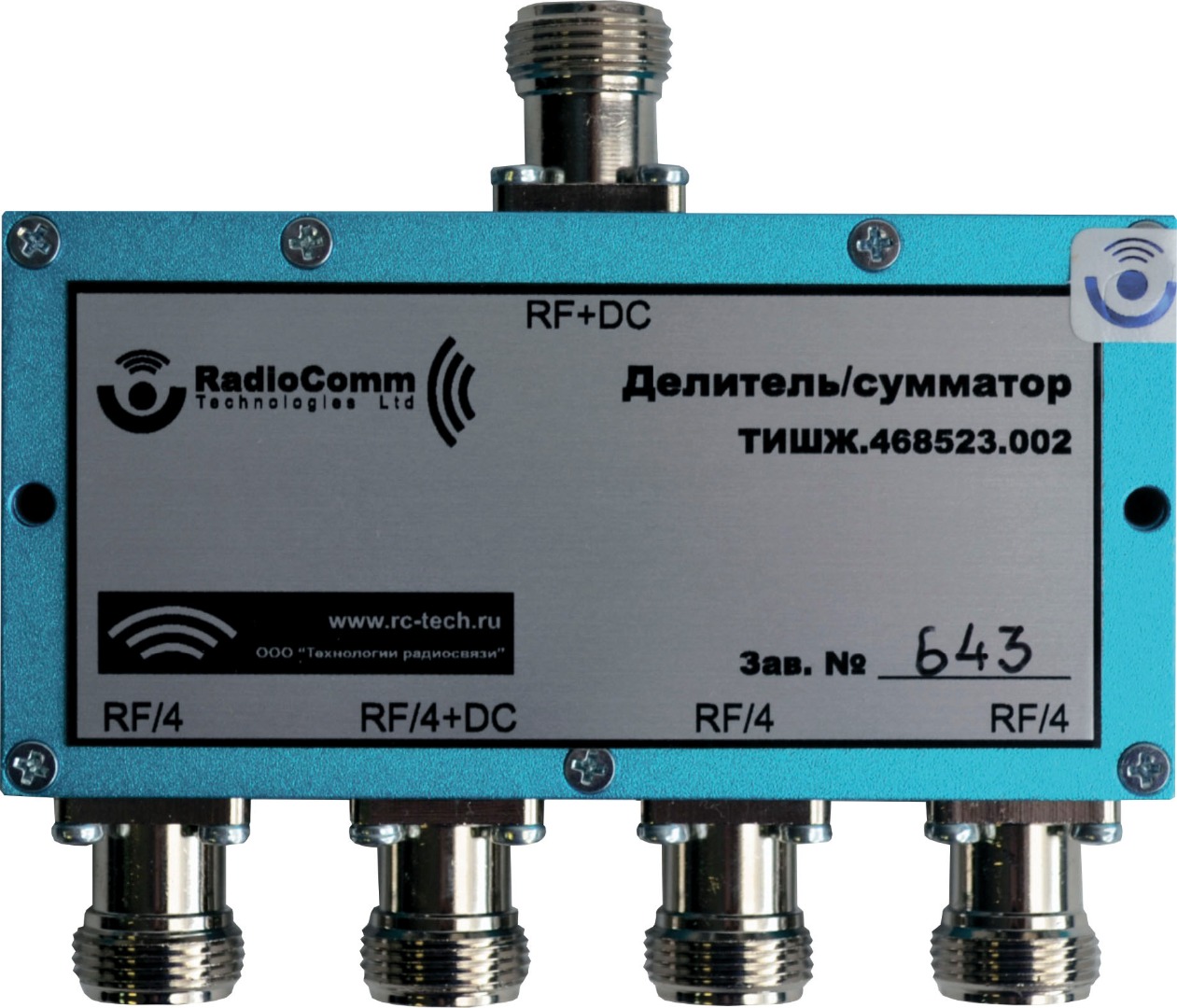

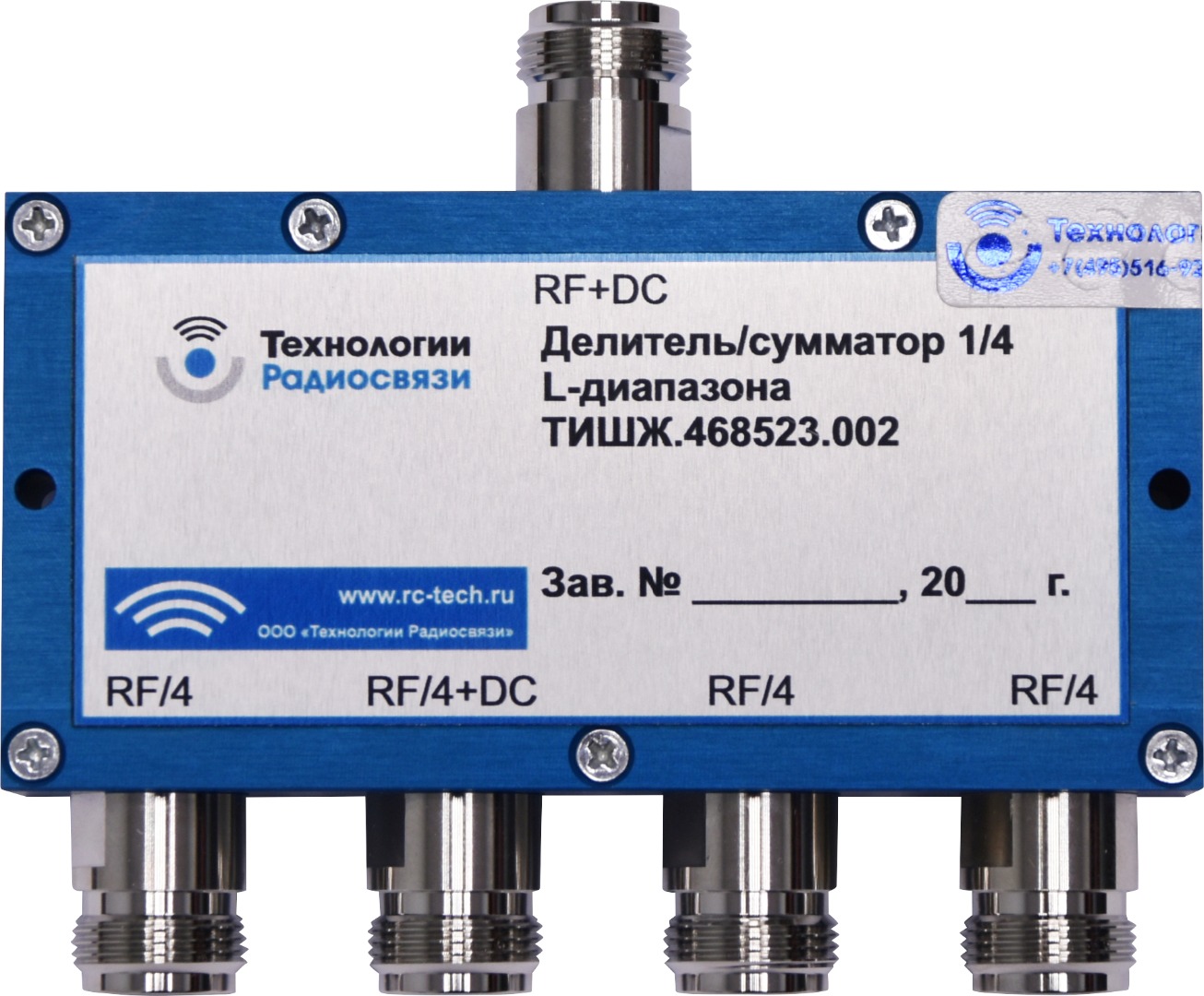

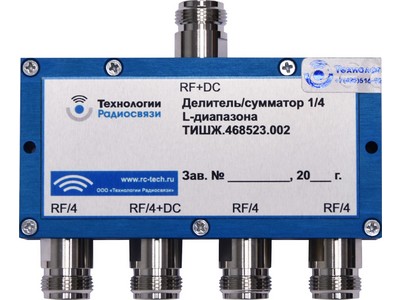

Внешний вид делителя/сумматора L-диапазона 1/4 ТИШЖ.468523.002

фото 1/4
Продукт разработан и произведен в России
