Делитель/сумматор L-диапазона 1/6 N ТИШЖ.468523.003

Тип активности:
пасивный
Количество входов/выходов:
1/6
Тип разъемов:
N
Диапазон частот:
L
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • расширенный L-диапазон 800-2300 МГц
  • соединители N
  • пропуск электропитания LNB и BUC до 50 В 4 А
  • пропуск сигнала опорной частоты 10 МГц

Назначение

Делитель/сумматор ТИШЖ.468523.003 обеспечивает работу в расширенном L-диапазоне (800-2300 МГц).

Используется для деления/суммирования сигналов 1/6 в приемных и передающих трактах земных станций спутниковой связи и телевидения и в других системах радиосвязи.

Обеспечивает подачу напряжения питания до 50 В (до 4 А) на МШУ/LNB и BUC.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, ГГц

0.8-2.3

Тип соединителей

N(f)

Волновое сопротивление, Ом

50

КСВ входа

1.35(макс.) / 1.15 (тип.)

КСВ выхода

1.24(макс.) / 1.10 (тип.)

Вносимые потери, дБ

0.9(макс.) / 0.7 (тип.)

Затухание на частоте 10 МГц, дБ

1.0 (макс.)/0.6(тип)

Развязка между выходами, дБ

23 (мин.)/34(тип)

Неравномерность АЧХ в рабочем диапазоне частот, дБ

0.5 (макс.)/0.2(тип)

Гальваническая развязка по выходам

Out2; Out3; Out4;
Out5; Out6

Максимальное напряжение постоянного тока, В, не более

50

Максимальный постоянный ток, А

4

Рабочая температура, °С

-40 .. +50

Температура хранения, °С

-50 .. +85

Габаритные размеры без соединителей (ДxШxВ), мм

250 х 58 х 22

Масса, кг, не более

0,5

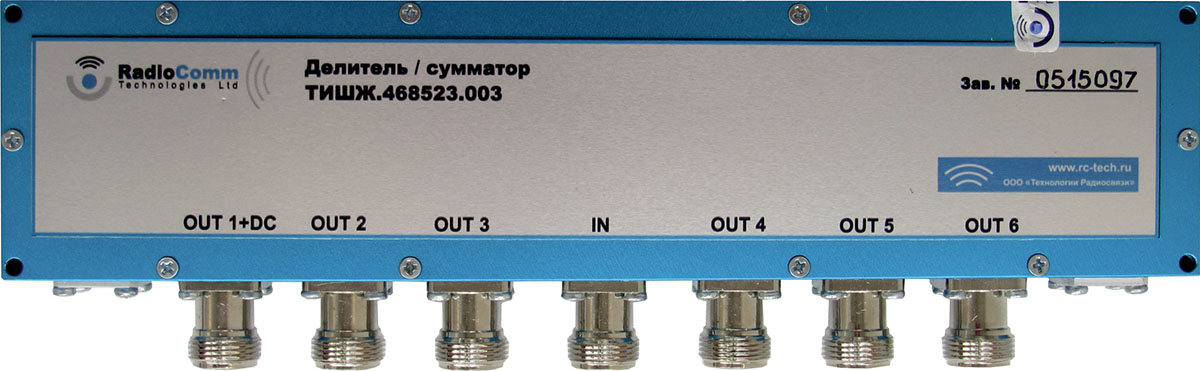

фото ДС 1/6

Продукт разработан и произведен в России
