Активный делитель 1/8 ТИШЖ.468523.015

Тип активности:
активный, активный
Количество входов/выходов:
1/8, 1/8
Тип разъемов:
N, N
Диапазон частот:
L, L
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • деление сигналов 1/8
  • коэффициент передачи 0 дБ
  • расширенный L-диапазон 700-2300 МГц
  • соединители N

Назначение

Активный делитель ТИШЖ.468523.015 обеспечивает деление РЧ сигнала на 8 с коэффициентом передачи 0 дБ (без потерь).

Обеспечивает работу в расширенном L-диапазоне (800-2300 МГц).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, ГГц

0.8-2.3

Тип соединителей

N(f)

Волновое сопротивление, Ом

50

КСВ входа

1.7(макс.)/1.5 (тип.)

КСВ выхода

1.25(макс.)/1.15(тип.)

Коэффициент передачи, дБ

0*

Максимальная входная мощность в точке компрессии 1 дБ, дБм

-3

Затухание на частоте 10 МГц, дБ

1.0 (макс.)/0.6(тип)

Развязка между выходами, дБ

20 (мин.)/27(тип)

Неравномерность АЧХ в рабочем диапазоне частот, дБ

3.0

Рабочая температура, °С

+5...+50

Температура хранения, °С

-50...+85

Напряжение питания от сети переменного тока 50 Гц, В

180...240

Потребляемая мощноссть, Вт, не более

10

Габаритные размеры без соединителей (ДxШxВ), мм

482 х 425 х 44

Масса, кг, не более

5,0

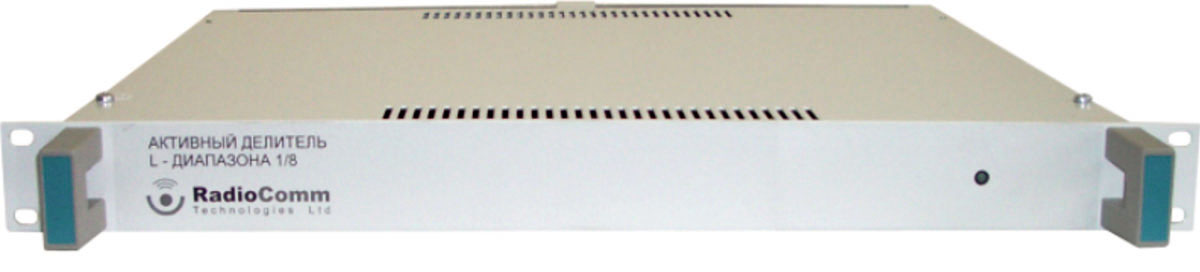

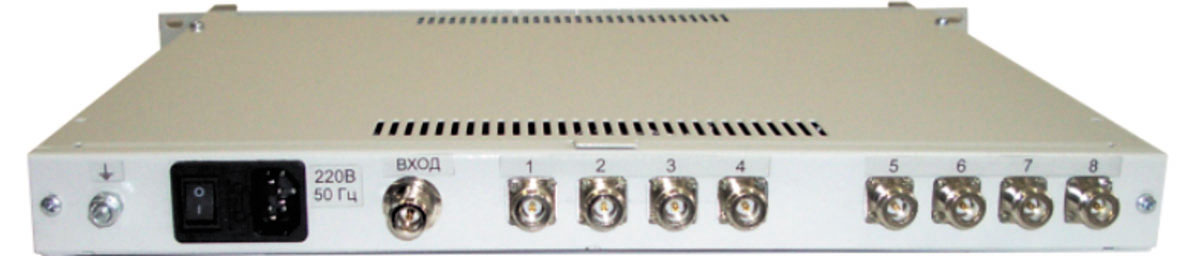

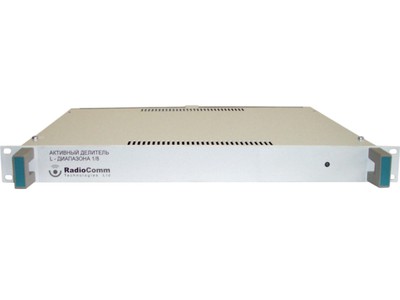

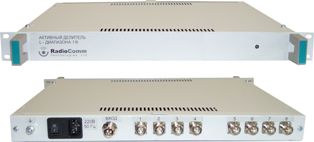

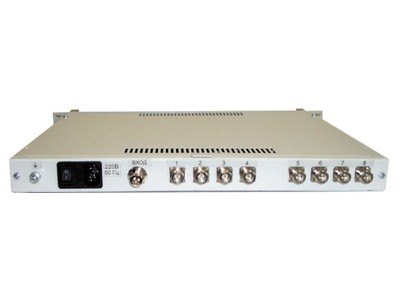

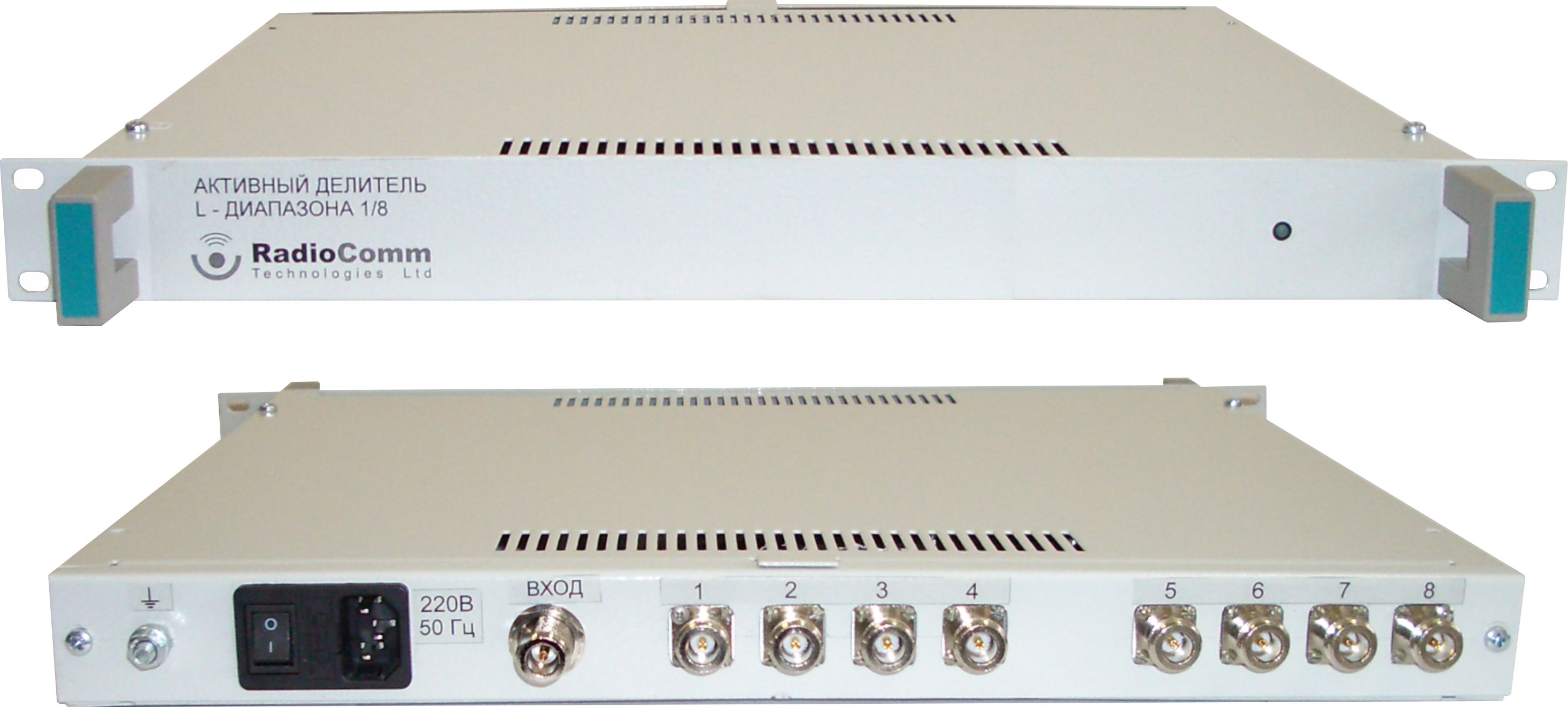

фото активный делитель 1/8

Продукт разработан и произведен в России
