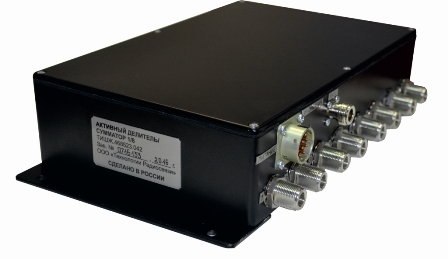

Активный делитель/сумматор 1/8 ТИШЖ.468523.042

Тип активности:
активный
Количество входов/выходов:
1/8
Тип разъемов:
N
Диапазон частот:
800-2300 МГц
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • деление сигналов 1/8
  • коэффициент передачи 3 дБ
  • расширенный L-диапазон 700-2300 МГц
  • соединители N
  • для наружного применения

Активный делитель ТИШЖ.468523.042 обеспечивает деление РЧ сигнала на 8 с коэффициентом передачи 3 дБ.

Обеспечивает работу в расширенном L-диапазоне 700-2300 МГц.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, ГГц

0.7-2.3

Тип РЧ соединителей

N(f)

Волновое сопротивление, Ом

50

КСВ входа

1.8(макс.)/1.5 (тип.)

КСВ выхода

1.8(макс.)/1.5(тип.)

Коэффициент передачи, дБ

3*

Развязка между выходами, дБ

20 (мин.)/27(тип)

Неравномерность АЧХ в рабочем диапазоне частот, дБ

3.0

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50...+60

Напряжение питания от сети постоянного тока, В

24+/-10%

Потребляемая мощноссть, Вт, не более

10

Габаритные размеры без соединителей (ДxШxВ), мм

320 х 198 х 65

Масса, кг, не более

3,0

Блок схема активного делителя/сумматора 1/8 L-диапазона ТИШЖ.468523.042

Продукт разработан и произведен в России
