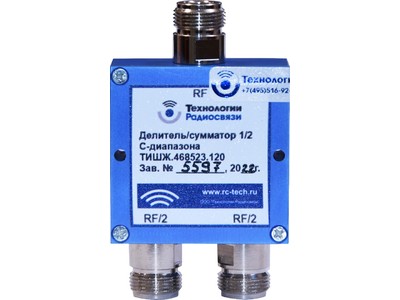

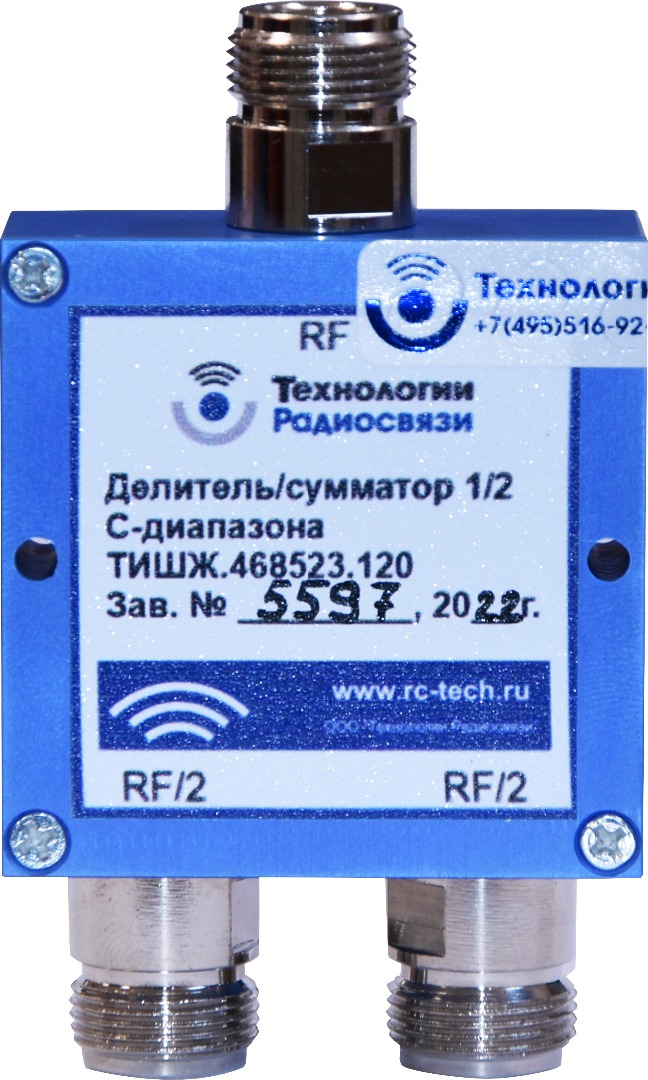

Делитель/сумматор 1/2 С-диапазона ТИШЖ.468523.120
- Тип активности:
- пасивный
- Количество входов/выходов:
- 1/2
- Тип разъемов:
- N
- Диапазон частот:
- S, C, X
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 2.0…7.8 ГГц
- соединители N(f)
- вносимые потери не более 2.0 дБ
Делитель/сумматор 1/2 С-диапазона ТИШЖ.468523.120 обеспечивает работу в диапазоне частот 2000-7800 МГц.
Используется для деления/суммирования сигналов 1/2 в приемных трактах земных станций спутниковой связи и телевидения и в других системах радиосвязи в S и С и Х--диапазонах.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, ГГц |
2.0-7.8 |
|
КСВН входа/выхода, не более |
1.7/1..9 |
|
Вносимые потери (свыше 6 дБ), не более |
2.0 |
|
Затухание на частоте 10 МГц "вход/вых", дБ, не более |
0.9 |
|
Развязка между выходами "RF/2", дБ, не менее |
20 |
|
Неравномерность АЧХ в любой полосе 36 МГц, дБ, не более |
0.7 |
|
Неравномерность АЧХ в рабочей полосе, дБ, не более |
2.0 |
|
Тип соединителей |
N (f) 50 Ом |
|
Рабочая температура, °С |
-40 .. +50 |
|
Температура хранения, °С |
-50 .. +60 |
|

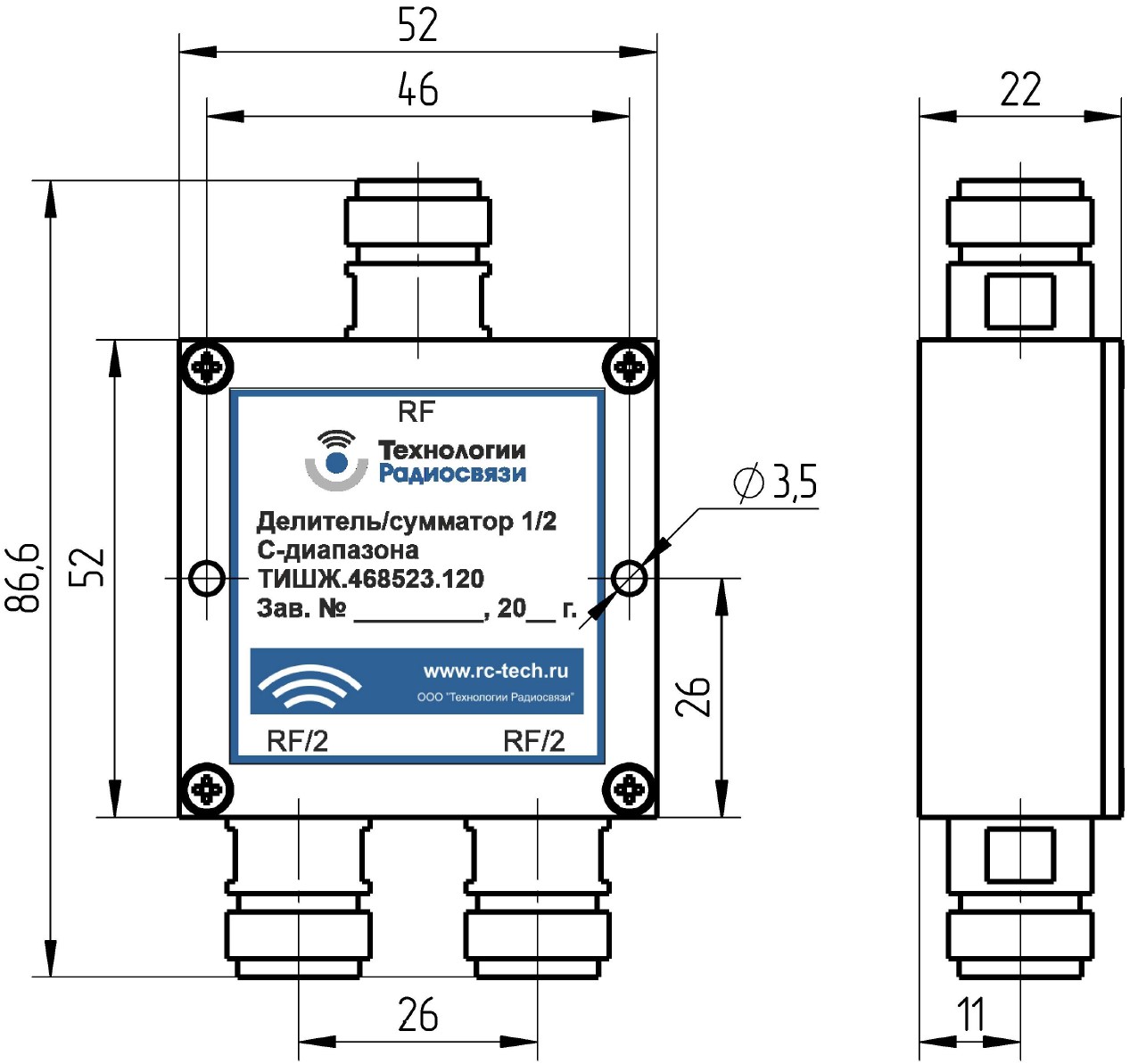

Габаритные размеры (без соединителей) ДxШxВ, мм |
(52х52х22)+/-1 |
|
Масса, кг, не более |
0,2+/-5% |
Продукт разработан и произведен в России
