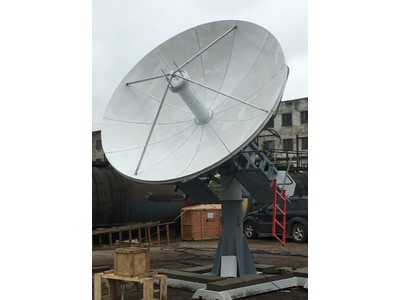

Антенная система 3.7 м L-диапазона полноповоротная ТИШЖ.464659.045

Диаметр, м:
3.7
Тип рефлектора:
парабола
Система наведения:
Автоматическая
Диапазон частот:
L
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • работы с КА на ГСО, ВЭО и НКО
  • 3-осное ОПУ
  • угол места 0…180°
  • азимут ±270°
  • L-диапазон
  • круговая поляризация

Антенный пост L-диапазона (изделие ТИШЖ.464659.045) производства ООО «Технологии Радиосвязи» предназначен для приема излучений низкоорбитальных ИСЗ с использованием полноповоротных антенн круговой поляризации L-диапазона частот с диаметром рефлектора 3.7 м

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диаметр антенны, м

3.7

Тип антенны

прямофокусная, двухзеркальная

Диапазон рабочих частот, ГГц 0.9-1.7
Поляризация

круговая правая или левая переключаемая

Режимы работы системы наведения

моноимпульс, ЦУ

Диапазон угловых перемещений, °:
  - по азимуту

+/-270

  - по углу места

5...175

  - по оси наклона

+/-10

Скорость уговых перемещений антенны, °/с:



  - по азимуту

0.1...5

  - по углу места

0.1...5

  - по оси наклона

0.1...5

Потери наведения в режиме ЦУ без учета точности ЦУ, дБ, не более

0.3

Потери наведения в режиме автосопровождения (моноимпульс)
при отношении С/Ш не менее 20 дБ, дБ, не более

0.3

Интерфейс управления

RS-485/Ethernet

Электропитание от сети переменного тока, В

220

Потребляемая мощность, Вт, не более

2000

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50..+60

Относительная влажность при температуре 25С

до 80%

Масса, кг, не более

450

Продукт разработан и произведен в России
