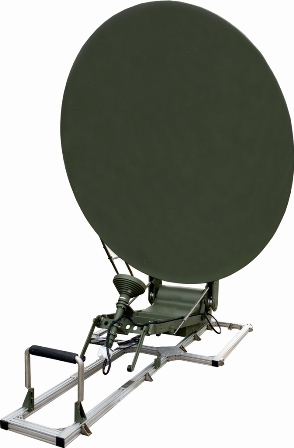

Антенна DriveAway SNG 2.4 м C-диапазона ТИШЖ.464659.006-03
- Диаметр, м:
- 2.4
- Тип рефлектора:
- парабола
- Система наведения:
- Автоматическая
- Диапазон частот:
- C
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- углепластиковый рефлектор 2.4 м
- автоматическое наведение и автосопровождение КА
- поставка в комплекте с установленным радиооборудованием
Назначение
Антенные системы 2.4 м С-диапазона ТИШЖ.464659.006-03 предназначены для обеспечения высокоскоростных каналов связи на остановках/стоянках при установке на транспортное средство (SNG, DriveAway).
Применения:
передача новостей с мест событий в реальном режиме времени, трансляция спортивных матчей, связь при катастрофах и чрезвычайных ситуациях, быстроразворачиваемые станции для МЧС, МО и спец применений, передвижные лаборатории (медицинские, исследовательские, геологоразведка и т.п.), передвижные ремонтные бригады, передвижные узлы связи.
Особенности:
- минимальное время развертывания и организации канала связи
- автоматическое наведение на заданный спутник, режим поиска и идентификации спутника
- работа в расширенном C-диапазоне
- поставка в комплекте с установленным радиооборудованием
Состав:
- офсетная углепластиковая антенна с эквивалентным диаметром 2.4 м
- ОПУ (опорно-поворотное устройство) ТИШЖ.301329.002
- система наведения ТИШЖ.468331.029, включая БУА-Т, БУПР-А, приемник наведения ПСН-А
- навигационная система
- радиочастотное оборудование - BUC, LNB (опция)
- модемное оборудование (опция)
Режимы работы:
- Автоматическое раскладывание/складывание
- Ручной режим
- Программное наведение (по целеуказаниям)
- Поиск
- Автосопровождение (экстремальный автомат)
- Захват спутника по нажатию «одной кнопки»
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
| Эквивалентный диаметр антенны, м |
2.4 |
| Диапазон рабочих частот, ГГц: | |
| - прием |
3.4-4.2 |
| - передача |
5.850-6.425 5.725-6.225 (опция) |
| Коэффициент усиления на Fср, дБ: | |
| - прием |
36.5 |
| - передача |
41.5 |
| Поляризация |
круговая - правая/левая |
| Кроссполяризационная развязка, дБ, не менее | |
| - по оси ДН |
35 |
| - в диапазоне -1 дБ от оси ДН |
28 |
| КСВН, не более |
1.25 |
| Температура шума при угле места, К: | |
| - 10° |
45 |
| - 30° |
40 |
| - 50° |
41 |
| Ширина ДН (по уровню -3 дБ), °, ПРМ/ПРД |
3.0 / 1.9 |
| Проходящая мощность, Вт, не менее, порт ПРД |
1000 |
| Развязка ПРД/ПРМ, дБ, не менее |
90 |
| Интерфейс ПРМ/ПРД |
WR229G / WR137G |
| Диапазон угловых перемещений, °: | |
| - по азимуту |
+/-180 +/-270 (опция) |
| - по углу места |
5...90 |
|
Угловая скорость перемещений, °/с: |
|
|
- по азимуту |
0.01...2 |
|
- по углу места |
0.01...2 |
|
Точность наведения, градусов, не более |
+/-0.1 |
|
Интерфейс управления |
RS-485/Ethernet |
| Электропитание от сети постоянного тока, В |
24 |
| Потребляемая мощность, Вт, не более |
100 |
|
Рабочая температура, °С |
-40...+50 |
|
Температура хранения, °С |
-50..+60 |
|
Относительная влажность при температуре 25С |
до 80% |
| Масса, кг |
145 |
Продукт разработан и произведен в России
