Антенна DriveAway SNG 1.5 м Ku-диапазона ТИШЖ.468331.107-01

Диаметр, м:
1.5
Тип рефлектора:
парабола
Система наведения:
Автоматическая
Диапазон частот:
Ku
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • углепластиковый рефлектор 1.5 м
  • автоматическое наведение и автосопровождение КА
  • линейная поляризация с автоматической подстройкой
  • поставка в комплекте с установленным радиооборудованием

Назначение

Антенные системы 1.5 м Ku-диапазона ТИШЖ.468331.107-01 предназначены для обеспечения высокоскоростных каналов связи на остановках/стоянках при установке на транспортное средство (SNG, DriveAway).

Применения:

передача новостей с мест событий в реальном режиме времени, трансляция спортивных матчей, связь при катастрофах и чрезвычайных ситуациях, быстроразворачиваемые станции для МЧС, МО и спец применений, передвижные лаборатории (медицинские, исследовательские, геологоразведка и т.п.), передвижные ремонтные бригады, передвижные узлы связи.

Особенности:

  • минимальное время развертывания и организации канала связи
  • автоматическое наведение на заданный спутник, режим поиска и идентификации спутника
  • работа в расширенном Ku-диапазоне
  • поставка в комплекте с установленным радиооборудованием

Состав:

  • офсетная углепластиковая антенна с эквивалентным диаметром 1.5 м
  • ОПУ (опорно-поворотное устройство) ТИШЖ.301329.002
  • система наведения ТИШЖ.468331.029, включая БУА-Т, БУПР-А, приемник наведения ПСН-А
  • навигационная система
  • радиочастотное оборудование - BUC, LNB (опция)
  • модемное оборудование (опция)
  • вспомогательное оборудование


Режимы работы:

  • Автоматическое раскладывание/складывание
  • Ручной режим
  • Программное наведение (по целеуказаниям)
  • Поиск
  • Автосопровождение (экстремальный автомат)
  • Автоматическая подстройка поляризации по максимуму сигнала
  • Захват спутника по нажатию «одной кнопки»
  • Идентификация спутника



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Эквивалентный диаметр антенны, м

1.5

Диапазон рабочих частот, ГГц:
  - прием

10.70-12.75

  - передача

13.75-14.50

Коэффициент усиления на Fср, дБ:
  - прием

43.6

  - передача

45.1

Поляризация

линейная V/H

Кроссполяризационная развязка, дБ, не менее
  - по оси ДН

35

  - в диапазоне -1 дБ от оси ДН

28

КСВН, не более

1.25

Температура шума при угле места, К:
  - 10°

54

  - 30°

42

  - 50°

38

Ширина ДН (по уровню -3 дБ),  °, ПРМ/ПРД

1.13 / 0.97

Проходящая мощность, Вт, не менее, порт ПРД

1000

Развязка ПРД/ПРМ, дБ, не менее

85

Интерфейс ПРМ/ПРД

WR75 / WR75

Диапазон угловых перемещений, °:
  - по азимуту

+/-180

  - по углу места

5...90

  - по поляризации

+/-90

Угловая скорость перемещений, °/с:



  - по азимуту

0.01...2

  - по углу места

0.01...2

  - по поляризации

0.01...2

Точность наведения, градусов, не более

+/-0.1

Интерфейс управления

RS-485/Ethernet

Электропитание от сети постоянного тока, В

24

Потребляемая мощность, Вт, не более

100

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50..+60

Относительная влажность при температуре 25С

до 80%

Масса, кг, не более

120

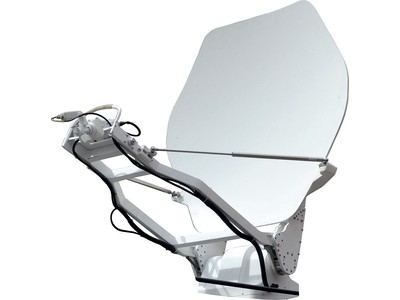

Внешний вид антенной системы 1.5 м Ku-диапазона ТИШЖ.468331.107-01

фото
Продукт разработан и произведен в России
