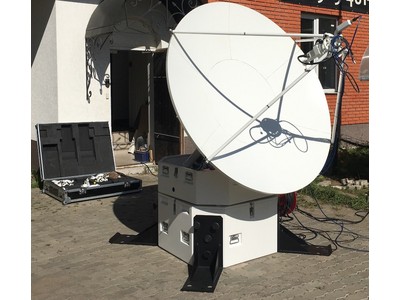

Антенный пост 1.8 м с комплектом сменных облучающих устройств L, C, X, Ku, Ka-диапазонов ТИШЖ.464665.004

Диаметр, м:
1.8
Тип рефлектора:
парабола
Система наведения:
Автоматическая
Диапазон частот:
L, S, C, X, Ku, Ka
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • углепластиковый разборный рефлектор
  • работа в L, С, Х, Ku или Ка-диапазоне
  • время развертывания менее 20 минут
  • автоматические поиск, наведение и автосопровождение КА
  • поставка в комплекте с радиочастотным оборудованием
  • набор сменных облучателей

Антенный пост 1.8 м с комплектом сменных облучающих устройств L, C, X, Ku, Ka-диапазонов ТИШЖ.464665.004 производства ООО «Технологии Радиосвязи» предназначен для приема  и передачи информации через космические аппараты (КА) на геостационарной орбите (ГСО) с использованием антенны 1.8 м типа FlyAway L/C/X/Ku/Ka-диапазонов круговой и линейной поляризации.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диаметр рефлектора, м

1.8

Тип антенны

прямофокусная
разборная

Материал рефлектора

углепластик

Тип опорно-поворотного устройства

азимутально-угломестное
моторизованное

Количество сменных облучателей

9

Диапазон рабочих частот, МГц:



L-диапазон:
  - прием 1400-1700
С-диапазон:
  - прием 3400-4200
  - передача 5850-6425
Х-диапазон:
  - прием 7725-7750
  - передача 7900-8400
Ku-диапазон:
  - прием

10700-12750

  - передача

13750-14500

Ка-диапазон:
  - прием

17700-22200

  - передача

27500-31000

Коэффициент усиления, дБ:



L-диапазон ПРМ 25.5
С-диапазон ПРМ/ПРД 32.5/37.5
Х-диапазон ПРМ/ПРД 39.5/40.0
Ku-диапазон ПРМ/ПРД 42.5/44.5
Ka-диапазон ПРМ/ПРД 48/51.5
Поляризация:
L, С, Х, Ka-диапазоны:
  - прием

круговая правая/левая

  - передача

круговая левая/правая

Ku-диапазон:
 - прием

горизонтальная/вертикальная

 - передача

горизонтальная/вертикальная

Коэффициент эллиптичности, не менее

0.8

Кроссполяризаионная развяязка, дБ. не менее

35

Диапазон перемещений антенны, градусов:



  - по азимуту

+/-170

  - по углу места

5...80

  - по поляризации

+/-95

Угловая скорость перемещения антенны, °/с:



  - по азимуту

0.01...2

  - по углу места

0.01...2

  - по поляризации

0.01...2

Точность наведения, °, не более

+/-0.1

Интерфейс управления

RS-485, Ethernet

Электропитание от сети постоянного тока, В

24/48

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50..+60

Относительная влажность при температуре 25°С

до 98%

Масса, кг, не более



 - кейс №1 (антенна)

75

 - кейс №2 (антенна)

75

 - кейс №3 (сменные ОУ)

40

 - кейс №4 (сменные ОУ)

50

Габаритные кейсов, мм



- кейс №1 (антенна) 1000х1000х560
- кейс №2 (антенна) 1000х1000х530
- кейс №3 (сменные ОУ) 1108х810х260
- кейс №4 (сменные ОУ) 1200х880х320


Примечания

* зависит от конфигурации спутниковой радиолинии и применяемого модема

По согласованию с заказчиком параметры антенны могут быть скорректированы в части: диаметра, частотных диапазонов, набора облучающих устройств, выходной мощности передатчика, состава оконечного оборудования, количества кейсов и др.

Продукт разработан и произведен в России
