Бортовой мониторинговый контроллер GPS-GSM модель TRAP-1S
Назначение
Бортовой мониторинговый контроллер ТИШЖ.468213.103 предназначен для установки на любые типы подвижных и неподвижных объектов: автомобили (легковые, грузовые), передвижные средства специального назначения (строительная техника и т.п.), ж/д составы, газопроводы, нефтепроводы, объекты охраны и т.п.

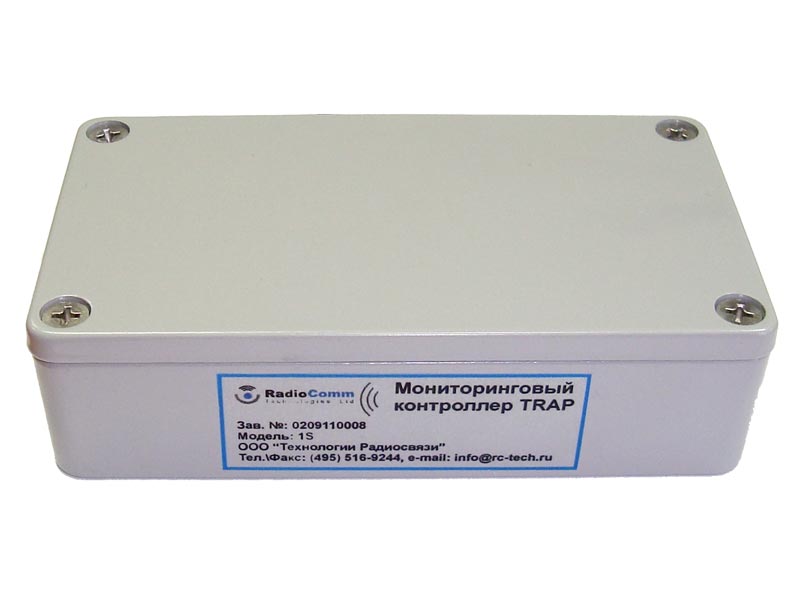

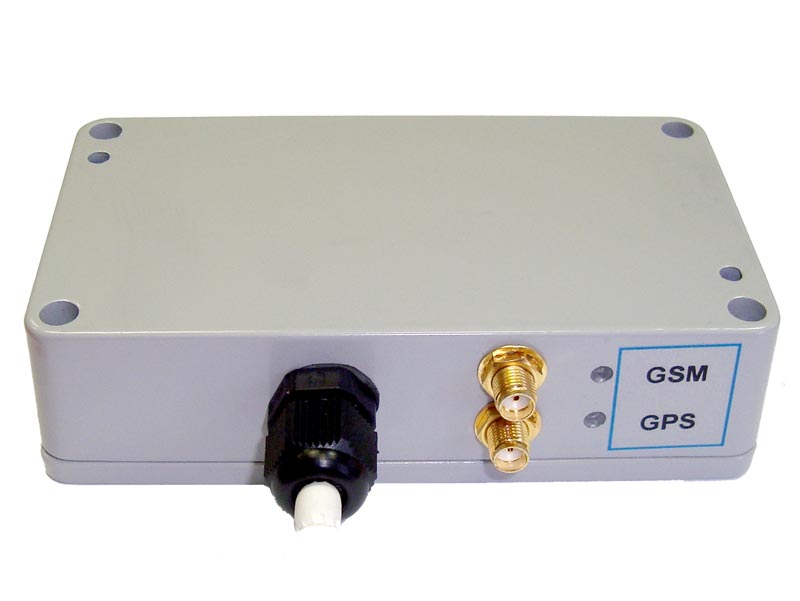

Внешний вид бортового контроллера GPS
 |  |
Выполняемые функции при использовании на транспортном средстве:
- Измерение текущего местоположения автомобиля (координаты, скорость, курс)
- Вычисление пробега автомобиля
- Контроль состояния подключенных датчиков (два дискретных датчика, два аналоговых датчика)
- Контроль состояния внешних датчиков и устройств, подключенных по шине RS-485.
- Функция «Тревожная кнопка»
- Функция «Вызов диспетчера»
- Реализация «черного ящика» – запись событий, происходящих с автомобилем в энергонезависимую память.
- Удаленное управление внешним оборудованием автомобиля по командам диспетчерского центра (по шине RS-485)
Записываемые данные:
- текущая дата и время, координаты, курс, скорость, пробег
- состояние датчиков (цифровых и аналоговых датчиков),
- состояние внешних датчиков, подключенных по шине RS-485
- контроль качества связи
- контроль качества покрытия GPS
- протоколирование фактов связи диспетчера с контроллером
- протоколирование изменений режимов работы контроллера диспетчером
- режим чтения данных «черного ящика» с диспетчерского центра
- автоматическая передача накопленных данных на сервер диспетчерской системы
- автоматическая передача SMS-сообщений в диспетчерский центр по запрограммированным событиям
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
|
Параметр |
Значение |
|---|---|
|
Используемая система спутниковой навигации |
GPS |
|
Точность определения: |
|
|
- местоположения (СКО) при уровне сигнала не менее -150 дБм, м, не более |
+/10 |
|
- скорости движения (СКО), м/с |
+/-0.3 |
|
- времени, сек. |
+/-1 |
| Число записей в энергонезависимой памяти |
>32000 |
|
Период записи точек маршрута (программируется) |
от 10 сек. до 18 часов |
|
Используемая система связи |
GSM |
|
Режимы связи |
GPRS, CSD, SMS |
| Минимальное напряжение электропитания,В | 8 |
| Максимальное напряжение электропитания,В | 75 |
| Дискретные входы, шт. | 2 |
| Ток срабатывания по дискретным входам, мА, не более | 5 |
| Аналоговые входы, шт. | 2 |
| Входное сопротивление по аналоговым входам, кОм, не менее | 48 |
| Разрядность АЦП по аналоговым входам, бит | 10 |
| Диапазон измерения напряжения на входах, В | от 0 до 15 |
| Объем встроенной FLASH-памяти, Мбайт, не менее | 2 |
| Диапазон рабочих температур, °С | -20...+50 |
| Скорость обмена по шине RS-485, кбит/с | 9,6 |
|
Относительная влажность при +35°С |
до 98% |
|
Габаритные размеры, мм |
115 х 65 х 30 |
|
Масса, кг |
0,3 |
Примечание
Точности определения местоположения, скорости и времени зависят от используемого в контроллере навигационного модуля и могут отличаться от приведенных данных в таблице.
Комплект поставки:
- контроллер
- антенна GPS
- антенна GSM
- паспорт
- эксплуатационная документация и ПО на CD
- упаковочная тара

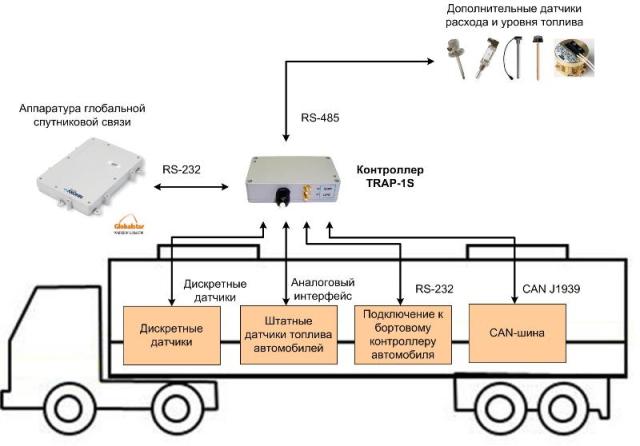

Варианты подключения дополнительной аппаратуры к бортовому навигационному контроллеру TRAP-1S
 |
